怎樣進行電纜拖鏈選型

文章出處：www.bq85.cn 作者：玖泰特種電纜時間：2025-03-29 07:17:15 瀏覽量：返回上一頁

電纜拖鏈選型

電纜拖鏈的選型要遵循一定的規則，選擇不當可能會造成產品的使用年限降低，運行過程中故障率增加，合理的選擇電纜拖鏈不但可以保護拖鏈，而且也可以延長拖鏈電纜使用壽命。

電纜拖鏈的選用原則：

（1）內高：選擇內置電纜，油管，氣管，水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
（2）內寬：選擇較粗的一些電纜，油管，氣管，水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。
（3）彎曲半徑：選擇內置電纜，油管，氣管，水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間。

拖鏈內置電纜，油管，氣管，水管的放置原則

應該留有15%的剩余空間，讓內置電纜，油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜，氣管，油管等較多的時候建議使用分隔片。

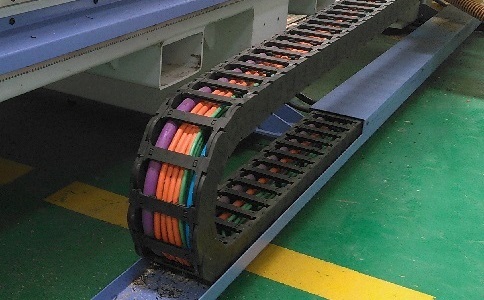

（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
（4）另可提供分隔片，將鏈內空間按需要分隔開。

電纜拖鏈的材質和特性

（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
（3）運行速度和加速度（具體速度、加速度視運行情況而定）。
（4）運行壽命長。

電纜拖鏈的應用

（1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。
（2）拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。
（3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

電纜拖鏈的分類

按材質可分為：鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、尼龍拖鏈等。

按形式可分為：橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等。

按使用環境的條件要求：需防油、防水、防垃圾污染、耐高溫、耐摩擦、需要加長、需要承重、無噪音、將線纜隱蔽等。

三種裝配形式：橋式拖鏈、全封閉式拖鏈、半封閉式拖鏈。

電纜拖鏈的型號

鋼鋁拖鏈可分為TL型，TGA型、TGB型。

塑料拖鏈可分為重型、輕型。

電纜拖鏈的主要參數

內高：選擇內置電纜，油管，氣管，水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。

內寬：選擇較粗的一些電纜，油管，氣管，水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。

彎曲半徑：選擇內置電纜，油管，氣管，水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間。

電纜拖鏈的放置原則

應該留有15%的剩余空間，讓內置電纜，油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。
直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。
在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜，氣管，油管等較多的時候建議使用分隔片。

問
耐折拖鏈電纜的彎折次數越高越好嗎？

答
理論上，耐彎折次數越高的拖鏈電纜越不易斷芯。同品牌的耐折拖鏈電纜的確是彎折次越高真好，但不同品牌的拖鏈電纜卻并非如此。
問
超柔性拖鏈電纜比高柔性拖鏈電纜好嗎？

答
從字面的意思來看，超柔性拖鏈電纜明顯要優于高柔性拖鏈電纜。做產品不同于寫文章，電纜的命名需要遵循一定原則，相同標準下，超柔性拖鏈電纜與高柔性拖鏈電纜可做比較，不同的標準下，二者不具有可比性。所以，千萬別認為，超柔性拖鏈電纜一定比高柔性拖鏈電纜要好。
